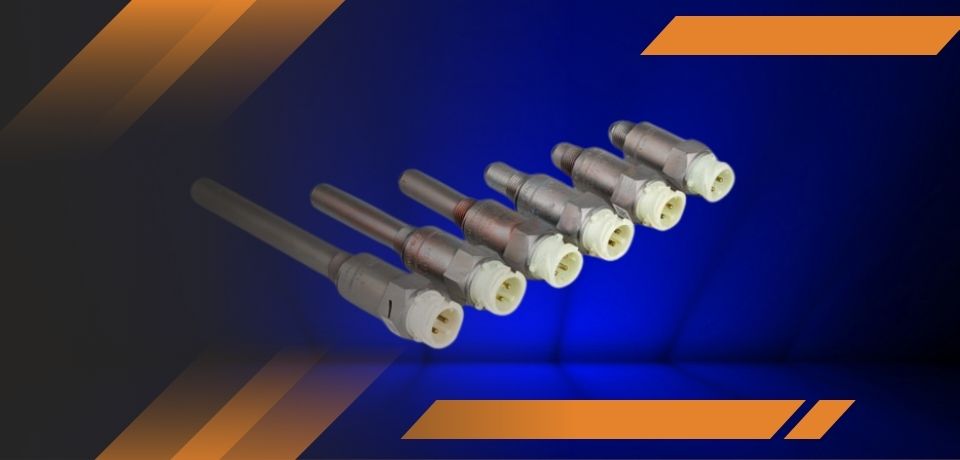

Огляд основних типів датчиків руху для тахографів

Датчик руху — це один із найкритичніших елементів у системі тахографа. Саме він відповідає за формування первинного сигналу, на основі якого тахограф визначає швидкість, пробіг і час руху транспортного засобу. Якщо датчик працює некоректно або підібраний неправильно, навіть найсучасніший смарт-тахограф не зможе забезпечити точні та надійні дані.

Для логістів, власників автопарків і технічних спеціалістів правильний вибір датчика руху має таке ж значення, як і вибір самого тахографа. У цій статті розглянемо основні типи датчиків руху, принципи їх роботи, критерії вибору та те, як вони впливають на точність обліку й відповідність вимогам ЄС.

Що таке датчик руху і яку роль він відіграє

Датчик руху (часто його називають датчиком швидкості або KITAS-сенсором) — це пристрій, який встановлюється на коробці передач або трансмісії транспортного засобу. Він перетворює механічне обертання вихідного вала у серію електричних імпульсів.

Кожен імпульс відповідає певному відрізку шляху. Тахограф підраховує кількість імпульсів за одиницю часу та визначає:

• поточну швидкість руху;
• загальний пробіг;
• час активного руху й зупинок.

Таким чином, датчик руху є першоджерелом усіх динамічних даних тахографа. Будь-яка похибка на цьому етапі автоматично переноситься у записи тахографа.

Принцип дії датчиків руху

Усі датчики руху працюють за схожим базовим принципом, але відрізняються способом формування сигналу.

Під час обертання валу коробки передач:

• датчик фіксує обертання або зміну магнітного поля;
• перетворює цю зміну в електричний сигнал;
• передає сигнал у тахограф або в CAN-шину.

Кількість імпульсів на кілометр шляху визначається конструкцією трансмісії та параметрами датчика. Цей параметр використовується під час калібрування тахографа для встановлення коефіцієнта імпульсів (k-factor).

Основні типи датчиків руху для тахографів

На практиці в комерційному транспорті використовуються кілька основних типів датчиків руху. Кожен з них має свої особливості, переваги та обмеження.

Індуктивні датчики (пасивні)

Індуктивні датчики — це один із найстаріших і водночас найбільш надійних типів сенсорів. Вони не потребують окремого живлення й працюють за принципом електромагнітної індукції.

Коли металеві елементи трансмісії проходять повз чутливий елемент датчика, у котушці виникає електричний імпульс. Частота цих імпульсів прямо пропорційна швидкості обертання вала.

Переваги індуктивних датчиків:

• проста конструкція;
• висока механічна надійність;
• стійкість до перепадів температур.

Обмеження:

• нижча точність порівняно з цифровими датчиками;
• чутливість до зазорів і зношення механічних елементів;
• обмежена сумісність із сучасними смарт-тахографами.

Індуктивні датчики найчастіше зустрічаються у старіших вантажівках або як тимчасове рішення.

Датчики на ефекті Холла (активні)

Датчики Холла є більш сучасним рішенням. Вони використовують напівпровідниковий елемент, який реагує на зміну магнітного поля. Для роботи їм потрібне стабільне живлення.

Такі датчики формують чіткий цифровий сигнал з фіксованою амплітудою, що значно підвищує точність вимірювань.

Переваги:

• стабільний і чистий сигнал;
• висока точність;
• менша чутливість до механічного зносу;
• хороша сумісність із цифровими тахографами.

Недоліки:

• залежність від якості електроживлення;
• вища вартість порівняно з пасивними датчиками.

Саме датчики Холла сьогодні широко використовуються разом зі смарт-тахографами нового покоління.

Цифрові датчики з CAN-підключенням

Найсучасніший тип — це цифрові датчики, які передають дані безпосередньо у CAN-шину транспортного засобу. Вони не просто генерують імпульси, а передають структуровані цифрові дані.

Такі датчики часто інтегровані з електронікою автомобіля та можуть взаємодіяти з:

• тахографом;
• блоком керування двигуном;
• системами ABS та ESP;
• телематичними системами.

Переваги цифрових датчиків:

• максимальна точність;
• захист від маніпуляцій;
• повна сумісність зі смарт-тахографами G2V2;
• можливість діагностики через програмне забезпечення.

Недоліки:

• складніша інтеграція;
• вищі вимоги до сумісності транспорту.

Для нових вантажівок, що працюють на міжнародних маршрутах, це найбільш перспективне рішення.

Вплив датчика руху на точність тахографа

Точність датчика безпосередньо визначає:

• правильність обліку пробігу;
• відповідність швидкісного режиму;
• коректність фіксації режимів праці водія.

Навіть незначна похибка у сигналі може призвести до:

• розбіжностей між даними тахографа та GPS;
• помилкових записів про перевищення швидкості;
• проблем під час перевірок контролюючими органами.

Саме тому датчик руху завжди калібрується разом із тахографом. Під час калібрування встановлюється оптимальний коефіцієнт імпульсів, який компенсує особливості трансмісії та шин.

Як обрати правильний датчик руху: практичний чекліст

Під час вибору датчика руху варто врахувати кілька ключових параметрів.

По-перше, тип транспорту. Старі вантажівки часто обмежені у виборі й потребують сумісних індуктивних або датчиків Холла. Нові автомобілі зазвичай підтримують цифрові рішення.

По-друге, тип тахографа. Смарт-тахографи другого покоління найкраще працюють із цифровими або активними датчиками, які забезпечують захищений сигнал.

По-третє, умови експлуатації. Для магістральних перевезень із великими пробігами важлива максимальна стабільність і захист від збоїв.

По-четверте, вимоги законодавства. Для міжнародних перевезень датчик має відповідати вимогам ЄС щодо захисту від втручань.

Підібрати сумісні датчики руху для різних типів транспорту можна у магазині Tavido, де представлені сертифіковані рішення для тахографів.

Типові помилки при виборі та встановленні

Найпоширеніші помилки:

• встановлення датчика без урахування типу тахографа;
• використання несертифікованих аналогів;
• неправильне підключення до CAN-шини;
• відсутність повторного калібрування після заміни датчика.

Кожна з цих помилок може призвести до недійсних даних тахографа і штрафів.

Перспективи розвитку датчиків руху

У найближчі роки датчики руху ставатимуть ще більш інтегрованими з електронними системами автомобіля. Очікується:

• повна цифровізація сигналів;
• автоматична самодіагностика;
• інтеграція з телематикою та аналітичними платформами;
• підвищений захист від маніпуляцій.

Для автопарків це означає ще більшу прозорість і контроль.

FAQ

Чи можна використовувати старий датчик із новим смарт-тахографом?
Іноді так, але це залежить від типу датчика і вимог тахографа. Часто рекомендується заміна.

Чи обов’язково міняти датчик при заміні тахографа?
Не завжди, але перевірка сумісності та калібрування є обов’язковими.

Як зрозуміти, що датчик працює некоректно?
Ознаки — нестабільні показники швидкості, помилки тахографа, розбіжності з GPS.

Хто має право встановлювати датчик руху?
Лише сертифіковані сервісні центри з правом калібрування тахографів.

Де придбати сертифікований датчик руху?
У магазині Tavido з гарантією відповідності стандартам ЄС.
