Розбір основних елементів комплектації смарт-тахографа

Смарт-тахограф — це не один окремий прилад, який достатньо встановити в кабіну транспортного засобу. Це частина складної вимірювальної та контрольної системи, яка працює разом із датчиками руху, антенами, кабелями, картами водія, сервісним обладнанням і програмним забезпеченням. Саме тому під час купівлі або встановлення смарт-тахографа важливо звертати увагу не лише на модель самого пристрою, а й на повну комплектацію.

Правильно підібраний комплект забезпечує точність показників швидкості, коректний запис робочого часу водія, стабільну передачу даних і відповідність вимогам міжнародних перевезень. Якщо хоча б один елемент системи несумісний або встановлений неправильно, тахограф може працювати з помилками, некоректно фіксувати пробіг або створювати проблеми під час перевірок.

У цій статті розберемо, що входить до стандартного комплекту смарт-тахографа, яку роль виконують антени, кабелі, адаптери, карти, датчики руху та додаткові модулі, а також на що звернути увагу під час вибору обладнання для вантажного транспорту.

Що входить до комплектації смарт-тахографа

Стандартна комплектація смарт-тахографа залежить від моделі, виробника, типу транспортного засобу та вимог до встановлення. Проте базова логіка завжди однакова: тахограф має отримувати точні дані про рух, швидкість, час, координати та стан системи, а потім зберігати ці дані у захищеній пам’яті.

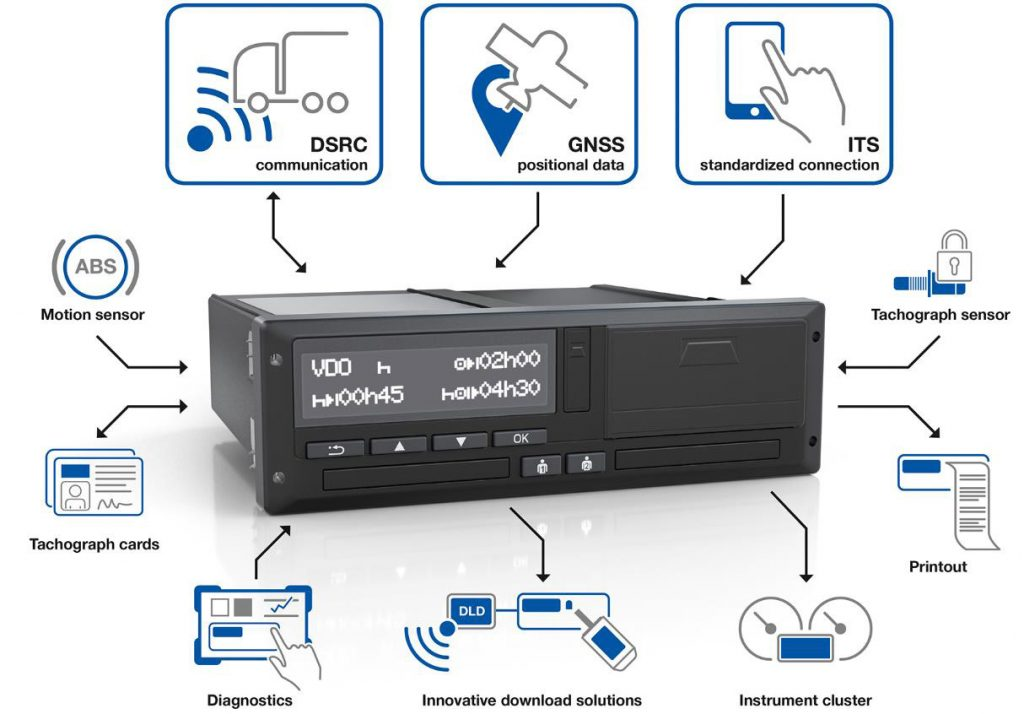

До основних елементів комплекту зазвичай входять:

• основний блок тахографа;
• датчик руху;
• кабелі живлення та підключення;
• GNSS-антена або вбудований GNSS-модуль;
• DSRC-модуль або антена для дистанційної перевірки;
• карти тахографа;
• монтажна рамка або тримач;
• адаптери для підключення до конкретного автомобіля;
• пломби та елементи захисту;
• програмне забезпечення або сервісні ліцензії для налаштування.

У сучасних тахографах другого покоління частина компонентів може бути інтегрована в сам пристрій. Наприклад, у деяких версіях VDO DTCO 4.1 використовується вбудований GNSS-модуль і підтримка DSRC, а виробник також зазначає роботу з CAN-інтерфейсами для передачі даних у транспортних системах.

Основний блок тахографа

Основний блок — це центральний елемент системи. Саме він приймає, обробляє, зберігає та відображає інформацію про роботу транспортного засобу і водія. У ньому розташовані пам’ять, дисплей, слоти для карт, принтер, процесорний модуль, інтерфейси підключення та захищені електронні компоненти.

Смарт-тахограф виконує кілька основних функцій:

• фіксує швидкість руху;
• записує пробіг;
• контролює режими праці та відпочинку водія;
• зберігає події, помилки та спроби втручання;
• працює з картами водія, компанії, сервісу й контролю;
• передає частину даних для дистанційної перевірки.

У смарт-тахографах другого покоління основний блок став значно складнішим. Він уже не просто записує дані, а перевіряє їх достовірність, порівнює сигнали з різних джерел і підтримує інтеграцію з іншими системами автомобіля. Саме тому під час вибору тахографа важливо враховувати не лише його модель, а й сумісність з електронною архітектурою транспортного засобу.

Для автопарку основний блок тахографа — це джерело офіційних даних. Якщо прилад встановлено правильно, компанія отримує точну інформацію для звітності, планування рейсів і підтвердження дотримання норм. Якщо ж прилад або його комплектуючі підібрані неправильно, можуть виникати помилки, які впливають на весь процес експлуатації.

Датчик руху: джерело даних про швидкість і пробіг

Датчик руху є одним із найважливіших компонентів комплектації смарт-тахографа. Він встановлюється на коробці передач або інший вузол трансмісії та передає тахографу інформацію про рух транспортного засобу.

Його завдання — перетворити механічне обертання вала на електричний або цифровий сигнал. На основі цього сигналу тахограф визначає швидкість, пробіг і час руху.

Датчик руху впливає на:

• точність показників швидкості;
• правильність розрахунку пробігу;
• коректність фіксації руху та зупинок;
• результати калібрування;
• достовірність даних під час перевірок.

У сучасних системах використовуються захищені датчики руху, які складніше підробити або обійти. Це важливо, оскільки будь-яке втручання в сигнал датчика може вважатися маніпуляцією з тахографом.

Під час встановлення смарт-тахографа датчик обов’язково перевіряють і калібрують. Якщо він несумісний із новою моделлю тахографа або передає нестабільний сигнал, його потрібно замінити. Особливо це актуально для старіших вантажівок, де попередня система могла працювати з цифровим тахографом старого покоління, але не відповідати вимогам смарт-тахографа G2V2.

GNSS-антена та модуль супутникового позиціонування

GNSS-модуль відповідає за визначення місця розташування транспортного засобу. У смарт-тахографах другого покоління ця функція має особливе значення, оскільки прилад автоматично фіксує координати у визначені моменти руху.

GNSS використовується для:

• автоматичної фіксації місця початку та завершення робочого періоду;
• реєстрації перетину кордонів;
• підтвердження маршруту;
• підвищення достовірності даних тахографа.

У частини моделей GNSS-антена може бути зовнішньою, в інших рішеннях приймач інтегрований у корпус тахографа. Виробники сучасних тахографів, зокрема VDO, прямо вказують на підтримку автоматичної реєстрації перетину кордону у DTCO 4.1, що зменшує потребу у ручних діях водія.

Для сервісу важливо правильно розмістити GNSS-антену. Якщо сигнал слабкий або антена встановлена у невдалому місці, тахограф може некоректно визначати координати. Це не завжди означає несправність самого тахографа. Часто причина криється саме у монтажі, завадах або пошкодженні кабелю антени.

Під час перевірки GNSS звертають увагу на:

• стабільність прийому сигналу;
• правильність координат;
• відсутність помилок у пам’яті тахографа;
• коректність запису подій, пов’язаних із місцезнаходженням.

DSRC-модуль і антена для дистанційної перевірки

DSRC — це система короткодіапазонного бездротового зв’язку, яка дозволяє контролюючим органам перевіряти частину даних тахографа без зупинки транспортного засобу. Для смарт-тахографів другого покоління ця функція є однією з ключових.

DSRC не передає повну історію роботи водія. Його завдання — передати інспектору технічні сигнали ризику, які можуть свідчити про порушення, несправність або маніпуляції з тахографом.

Через DSRC можуть перевірятися такі параметри:

• статус калібрування;
• наявність помилок;
• можливі втручання в датчик руху;
• технічний стан тахографа;
• окремі службові події.

У комплектації смарт-тахографа DSRC може бути реалізований через вбудований модуль або через окрему антену та кабель. У retrofit-комплектах для DTCO 4.1/4.1a виробник окремо згадує DSRC-антену, кабель антени та кришку антени як частину комплекту для встановлення.

Для тахосервісу важливо не лише встановити DSRC-елементи, а й перевірити якість сигналу. Для цього використовують спеціальне сервісне обладнання, DSRC-модулі, антени та штативи. Неправильне розташування антени або пошкодження кабелю може призвести до того, що система дистанційної перевірки працюватиме нестабільно.

Кабелі живлення та сигнальні кабелі

Кабелі в системі смарт-тахографа виконують не допоміжну, а критично важливу функцію. Через них передається живлення, сигнали датчика руху, дані CAN-шини, інформація від антен і сервісних пристроїв.

До основних типів кабелів належать:

• кабель живлення;
• кабель датчика руху;
• кабель GNSS-антени;
• кабель DSRC-антени;
• кабель для підключення до CAN-шини;
• сервісні кабелі для діагностики та калібрування.

Кабель живлення має забезпечувати стабільну напругу. Для вантажного транспорту найчастіше використовується електросистема 24 В, але в окремих випадках застосовуються рішення 12/24 В. Якщо живлення нестабільне, тахограф може перезавантажуватися, записувати помилки або некоректно завершувати сесії.

Сигнальні кабелі мають бути захищені від електромагнітних перешкод. Це особливо важливо у вантажному транспорті, де поруч працюють потужні електричні системи, генератор, стартер, ABS, бортовий комп’ютер і телематичне обладнання.

Поширені проблеми з кабелями:

• окислення контактів;
• пошкодження ізоляції;
• неправильне підключення;
• використання неоригінальних кабелів;
• поганий контакт у роз’ємах;
• нестабільна передача сигналу.

Саме через кабелі часто виникають помилки, які спочатку здаються несправністю тахографа або датчика. Тому якісний монтаж і перевірка проводки є обов’язковою частиною встановлення.

Адаптери та перехідники

Адаптери потрібні тоді, коли тахограф або сервісне обладнання потрібно підключити до конкретної моделі транспортного засобу, датчика або діагностичного інтерфейсу. Вони дозволяють узгодити різні типи роз’ємів і протоколів передачі даних.

Адаптери використовують для:

• підключення тахографа до старішої електросистеми;
• роботи з різними типами датчиків руху;
• діагностики через сервісне обладнання;
• підключення до CAN-шини;
• тестування тахографа поза автомобілем.

У сервісній практиці адаптери особливо важливі під час модернізації автопарку. Наприклад, якщо транспортний засіб раніше працював із цифровим тахографом старого покоління, при переході на смарт-тахограф можуть знадобитися додаткові перехідники або інші компоненти підключення.

Важливо розуміти: адаптер не має «маскувати» несумісність. Якщо система потребує іншого датчика або нового кабелю, простий перехідник не вирішить проблему. Неправильно підібраний адаптер може призвести до нестабільної роботи тахографа або помилок під час калібрування.

Карти тахографа: водія, компанії, сервісу та контролю

Карти тахографа — це окрема частина системи, без якої тахограф не може працювати повноцінно. Вони визначають, хто саме взаємодіє з пристроєм і який рівень доступу має користувач.

Основні типи карт:

• карта водія;
• карта компанії;
• карта майстерні;
• карта контролю.

Карта водія використовується для запису персональних режимів праці та відпочинку. Водій вставляє її у тахограф перед початком роботи, і всі подальші події фіксуються на карті та в пам’яті пристрою.

Карта компанії потрібна перевізнику для зчитування та блокування даних компанії. Вона дозволяє керувати інформацією автопарку й захищати її від доступу сторонніх осіб.

Карта майстерні використовується сертифікованим сервісом для встановлення, калібрування, налаштування та перевірки тахографа. Без неї сервісний інженер не зможе виконати повноцінну процедуру.

Карта контролю призначена для інспекційних органів. Вона надає доступ до даних під час перевірок.

Для смарт-тахографів нового покоління важливо використовувати карти, які відповідають актуальним стандартам. Старі карти можуть працювати частково, але не завжди відкривають доступ до всіх функцій нового обладнання.

Монтажна рамка, тримачі та елементи фіксації

Монтажні елементи часто здаються другорядними, але на практиці вони мають велике значення. Тахограф повинен бути встановлений стабільно, без вібрацій, перекосів і ризику випадкового від’єднання кабелів.

До монтажних елементів належать:

• рамка для встановлення тахографа;
• тримачі;
• фіксатори;
• кришки;
• захисні елементи;
• кріплення для антен;
• штативи для сервісної перевірки DSRC.

Правильний монтаж важливий не лише для зручності. Якщо корпус тахографа закріплений ненадійно, з часом можуть пошкодитися контакти, роз’єми або кабелі. У вантажному транспорті постійні вібрації створюють значне навантаження на всі елементи панелі приладів.

Окрему роль відіграють тримачі та штативи для сервісного обладнання. Наприклад, під час перевірки DSRC важливо правильно розташувати антену на певній висоті та відстані. Для цього використовують спеціальні штативи, які дозволяють відтворити умови реальної дистанційної перевірки.

Пломби та захист від втручання

Після встановлення й калібрування тахограф пломбується. Це потрібно для того, щоб запобігти несанкціонованому втручанню у систему.

Пломбуються:

• корпус тахографа;
• датчик руху;
• окремі з’єднання;
• елементи кабельної лінії;
• місця, де можливе втручання у сигнал.

Пошкоджена або відсутня пломба може стати підставою для детальної перевірки. Для міжнародних перевезень це особливо важливо, оскільки контролюючі органи в ЄС уважно перевіряють цілісність системи.

Пломби не є формальністю. Вони підтверджують, що після калібрування ніхто не змінював параметри системи, не втручався у датчик руху та не намагався впливати на дані тахографа.

Принтер і папір для роздруківок

Більшість тахографів мають вбудований принтер або підтримують друк даних. Це потрібно для оперативного надання інформації під час перевірок або внутрішнього контролю.

За допомогою принтера можна роздрукувати:

• робочі періоди водія;
• події та помилки;
• швидкісні дані;
• інформацію про транспортний засіб;
• результати окремих операцій.

Для друку використовується спеціальний термопапір. Звичайний папір не підходить, оскільки тахографічний принтер працює за термопринципом.

Якість паперу також має значення. Якщо він швидко вицвітає або не відповідає вимогам, роздруківка може стати нечитабельною. Це небажано під час перевірок, особливо коли потрібно надати дані одразу на місці.

Програмне забезпечення та сервісні ліцензії

Смарт-тахограф неможливо повноцінно встановити, перевірити й обслуговувати без спеціального програмного забезпечення. Сервісні програми використовуються для діагностики, калібрування, оновлення прошивки, перевірки датчиків і формування звітів.

У сучасних майстернях застосовуються професійні рішення на зразок WorkshopTab, тахотестерів і відповідних ліцензій для роботи з конкретними моделями тахографів.

Програмне забезпечення дозволяє:

• зчитувати параметри тахографа;
• перевіряти помилки;
• виконувати калібрування;
• оновлювати прошивку;
• працювати з DSRC і GNSS;
• формувати документи після встановлення.

Без актуальної ліцензії сервіс може не мати доступу до потрібних функцій. Тому під час комплектації майстерні важливо враховувати не лише фізичні прилади, а й програмну частину.

Як перевірити, чи комплект сумісний із транспортом

Перед встановленням смарт-тахографа потрібно перевірити не лише сам прилад, а всю комплектацію. Навіть якісний тахограф може працювати некоректно, якщо датчик, кабелі або антени не відповідають технічним вимогам автомобіля.

Перевірка сумісності включає:

• тип живлення: 12 В, 24 В або універсальне 12/24 В;
• тип транспортного засобу;
• наявність CAN-шини;
• модель і тип датчика руху;
• місце встановлення GNSS-антени;
• підтримку DSRC;
• сумісність карт;
• можливість калібрування у сертифікованому сервісі.

Особливо уважно потрібно перевіряти транспорт, який модернізується зі старого цифрового тахографа на смарт-тахограф нового покоління. У такому випадку частина старої інфраструктури може залишитися придатною, але деякі елементи доведеться замінити.

Типові помилки при підборі комплектації

Найпоширеніша помилка — купувати лише сам тахограф без урахування всіх елементів, які потрібні для його коректної роботи. У результаті сервіс стикається з тим, що бракує кабелю, не підходить датчик, GNSS-сигнал нестабільний або DSRC не проходить перевірку.

До типових помилок належать:

• вибір тахографа без перевірки напруги живлення;
• використання несумісного датчика руху;
• встановлення неоригінальних кабелів;
• неправильне розміщення GNSS-антени;
• відсутність DSRC-компонентів;
• використання старих карт без перевірки сумісності;
• відсутність актуального сервісного ПЗ;
• встановлення без подальшого калібрування.

Кожна з цих помилок може призвести до додаткових витрат і простою транспорту. Тому краще підбирати комплект одразу з урахуванням конкретної моделі автомобіля, типу перевезень і вимог до міжнародної експлуатації.

Якою має бути правильна комплектація для автопарку

Для автопарку важливо дивитися на комплектацію не як на набір деталей, а як на готову систему. Якщо транспорт працює на міжнародних маршрутах, комплект має бути розрахований на вимоги ЄС, дистанційні перевірки, роботу з картами нового покоління і точне калібрування.

Оптимальна комплектація повинна забезпечувати:

• стабільний запис швидкості та пробігу;
• автоматичну фіксацію координат;
• підтримку DSRC-перевірки;
• сумісність із картами водіїв;
• можливість сервісного обслуговування;
• захист від втручання;
• підтримку подальших оновлень.

Саме тому перед покупкою варто консультуватися не лише щодо моделі тахографа, а й щодо повного набору комплектуючих. У Tavido можна підібрати обладнання під конкретний транспорт, умови експлуатації та завдання автопарку.

Роль Tavido у підборі комплектації смарт-тахографа

Tavido спеціалізується на тахографах, обладнанні для тахосервісів і комплектуючих для комерційного транспорту. Компанія допомагає не просто придбати окремий прилад, а сформувати повний комплект для встановлення, калібрування та подальшої експлуатації.

Фахівці Tavido враховують:

• тип транспортного засобу;
• вимоги до міжнародних перевезень;
• сумісність із датчиками;
• потребу в GNSS і DSRC;
• наявність сервісного обладнання;
• майбутнє обслуговування автопарку.

Такий підхід дозволяє уникнути ситуацій, коли тахограф куплений, але не може бути швидко встановлений через відсутність потрібного кабелю, адаптера або модуля. Для транспортного бізнесу це означає менше простоїв і більш прогнозований процес модернізації.

Висновок

Комплектація смарт-тахографа має таке ж значення, як і вибір самого пристрою. Основний блок, датчик руху, GNSS-антена, DSRC-модуль, кабелі, адаптери, карти, пломби та сервісне програмне забезпечення працюють як єдина система. Якщо всі елементи підібрані правильно, тахограф забезпечує точні дані, стабільну роботу та відповідність вимогам міжнародних перевезень.

Для автопарків, які готуються до сучасних стандартів ЄС, важливо не обмежуватися мінімальною комплектацією. Краще одразу формувати рішення, яке буде сумісним із транспортом, готовим до дистанційних перевірок і придатним для подальшого обслуговування.

Правильний комплект смарт-тахографа — це не витрата на аксесуари, а основа надійної роботи системи контролю транспорту.
